3-Phase Power Supply, Primary Switch Mode for Universal Use – QUINT 48 V DC/10 A

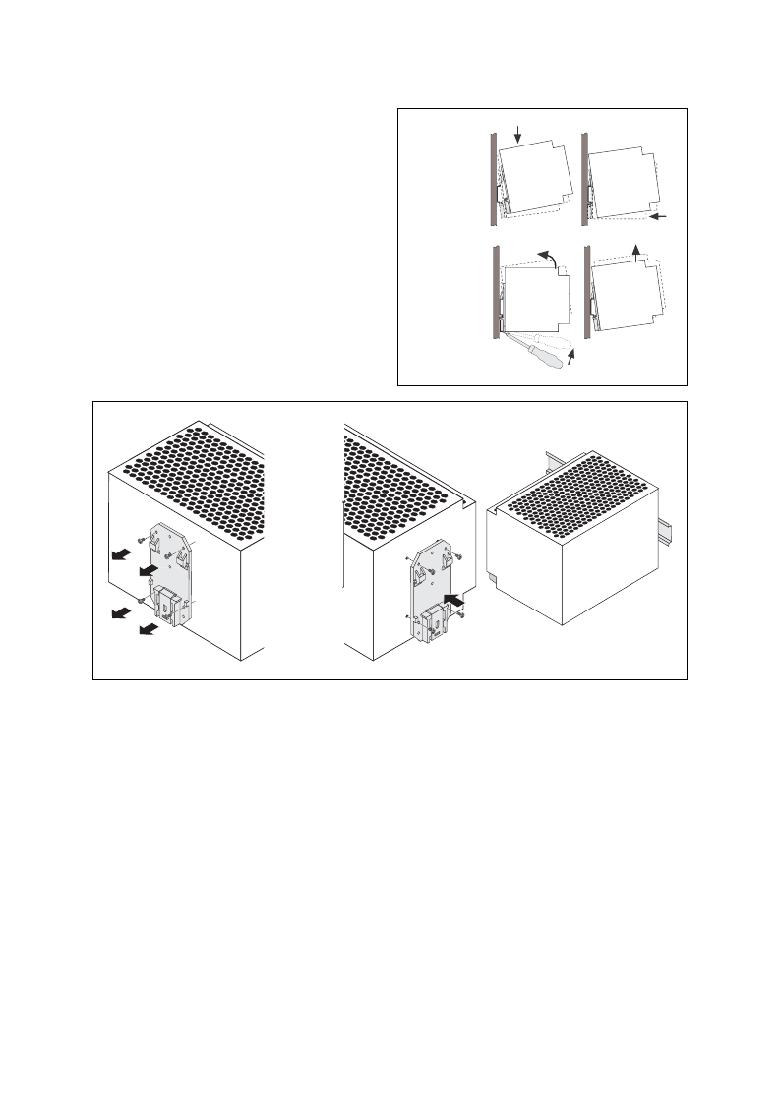

6.2. Flat Mounting Position
The device is supplied ex works for a ? at mounting
position.
Mounting:
Place the module with the DIN rail guideway on the
top edge of the DIN rail and then snap it downwards .
Removal:
Release the snap-on catch using a screwdriver and
then detach the module from the bottom edge of the
DIN rail.
6.3. Narrow Mounting Position
A narrow mounting position can be achieved by
mounting the module onto the DIN rail at a 90° angle.
Mounting
Removal
To do this, mount the DIN rail adapter (UTA 107) 7 as
shown in Figure 08. No additional mounting material is
required. Mounting screws: Torx T10
(torque 0.8 - 0.9 Nm/7 - 8 Ib in.).
Figure 07
Figure 08
PHOENIX CONTACT page 6 of 10
